1. עקרון עבודה:
TUF2000B Ultrasonic Flow Meter הוא מכשיר מתקדם ויעיל מאוד, העושה שימוש בגלים קוליים למדידת הזרימה המיידית והזרימה המצטברת של הנוזל בצנרת. עקרון הפעולה מבוסס על שיטת מדידת זמן הטיסה, בה מועברים גלי קול בתדר מסוים מחישן אחד לשני דרך המדיום הנמדד.
מדידת זמן ההתפשטות של גלים קוליים בין חיישני המשדר והמקלט קובעת את קצב הזרימה של המדיום בצנרת. מד זרימה זה מורכב מזוג חיישנים: משדר ומקלט. חיישני פולטים פולטים גלים קוליים הנעים בכיוון הזרימה וחיישני מקלטים מזהים את הגלים הללו.
מדי זרימה קוליים מודדים את ההבדל במהירות של גלים קוליים ולאחר מכן מחשבים את מהירות הנוזל בצינור. לבסוף, המונה קובע את נפח הנוזל שעבר בצינור במשך פרק זמן נתון.
זהו מכשיר מדויק ואמין, שימושי במיוחד ביישומים שבהם הדיוק והאמינות הם קריטיים. הוא משמש בדרך כלל למדידת מים, משקאות וכו', ונוזלים תעשייתיים שונים אחרים, מה שהופך אותו לכלי קריטי בתעשיות רבות. קל להתקנה מבלי לחתוך או לשבור צינורות. החיישן אינו בא במגע עם הנוזל. הוא נמצא בשימוש נרחב במדידת נוזלים תעשייתיים.
|
|
|
|
|
|
2. סוגי החיישנים שבהם המארח TUF2000B יכול להצטייד:
※ חיישן מהדק
※ חיישן חיבור
※חיישן צינור
|
|
|
|
|

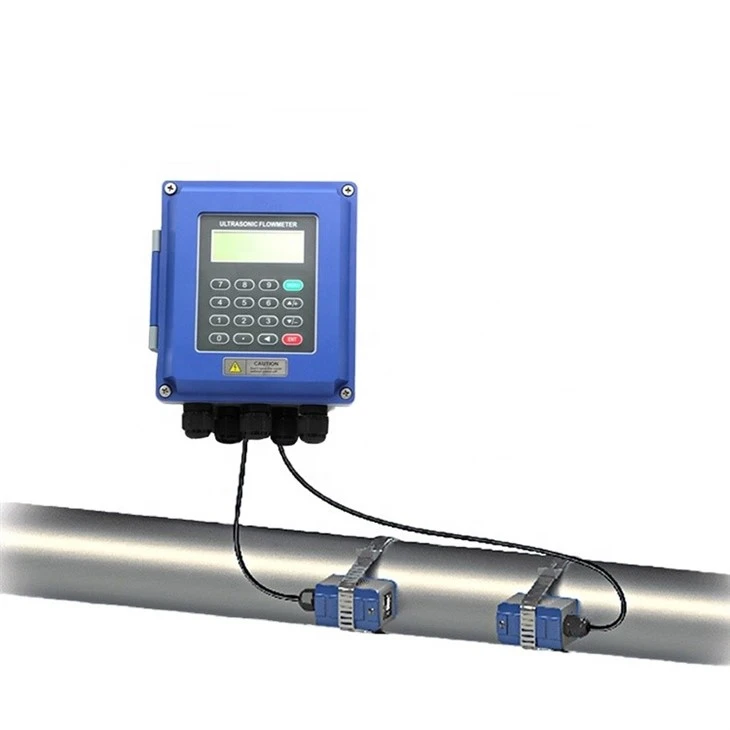

מד זרימה קולי צמוד קיר + חיישן מהדק חיצוני |
מד זרימה קולי צמוד קיר + חיישן פלאג-אין |
מד זרימה קולי צמוד קיר + חיישן צינור |
3. מידות והוראות התקנה של מד זרימה קולי TUF-2000B:
※TUF-2000B מידות:
※ התקנה צמודת קיר: תקן את הממיר עם 4 ברגי הרחבה Φ6 או מסמרים רגילים:
※ הרכבה על מסילת DIN באמצעות מלחציים לקיבוע מסילה:
※ הרכבה על מסילת DIN באמצעות תושבת PCB:
※הערה: ניתן להתקין ממיר TUF-2000B גם על הקיר או בקופסת החלוקה, קופסה חסינת פיצוץ
※TUF-2000תרשים חיווט B:
4. הגדר במהירות פרמטרי מדידה:
לפרמטרי מדידה מדויקים יש השפעה רבה על דיוק ואמינות המדידה. מומלץ למדוד את ההיקף ואת עובי הדופן בפועל של הצינור. ניתן להשתמש במדדי עובי אולטראסוניים למדידת עובי צינורות.
פרמטרי המדידה נקבעים מתפריט 10 עד תפריט 29. נא למלא לפי הסדר.
יש להזין את הפרמטרים הבאים לפני המדידה:
※ יחידת קוטר חיצוני: מ"מ
※ יחידת עובי צינור: מ"מ
※חומר צינור
※ פרמטרי בטנה: עובי, מהירות צליל (אם יש בטנה)
※ סוג נוזל
※סוג חיישן
※ סוג התקנת חיישנים
הפרמטרים לעיל מוגדרים בדרך כלל לפי השלבים הבאים:
※ לחץ על MENU 1 1 כדי להיכנס לחלון M11 כדי להזין את הקוטר החיצוני של הצינור, ולאחר מכן לחץ על
מפתח ENT.
※הקש על מקש ▼/- כדי להיכנס לחלון M12 כדי להזין את הקוטר החיצוני של הצינור, ולאחר מכן הקש על מקש ENT.
※הקש על מקש ▼/- כדי להיכנס לחלון M14, ולחץ על מקש ENT כדי להיכנס למצב בחירת האפשרויות.
השתמש במקשי ▲/+ ו- ▼/- כדי לבחור את חומר הצינור, ולאחר מכן הקש על מקש ENT.
※הקש על מקש ▼/- כדי להיכנס לחלון M16, ולחץ על מקש ENT כדי להיכנס למצב בחירת האפשרויות. להשתמש
לחץ על מקשי ▲/+ ו- ▼/- כדי לבחור את חומר הבטנה, ולאחר מכן לחץ על מקש ENT. בחר "לא משודר",
אם אין אניה.
※הקש על מקש ▼/- כדי להיכנס לחלון M20, ולחץ על מקש ENT כדי להיכנס למצב בחירת האפשרויות. להשתמש
הקש על מקשי ▲/+ ו- ▼/- כדי לבחור את הנוזל המתאים, ולאחר מכן הקש על מקש ENT.
※הקש על מקש ▼/- כדי להיכנס לחלון M23, ולחץ על מקש ENT כדי להיכנס למצב בחירת האפשרויות. להשתמש
השתמש במקשי ▲/+ ו- ▼/- כדי לבחור את סוג החיישן הנכון, ולאחר מכן הקש על מקש ENT.
※הקש על מקש ▼/- כדי להיכנס לחלון M24, ולחץ על מקש ENT כדי להיכנס למצב בחירת האפשרויות. להשתמש
הקש ▲/+ ו- ▼/- כדי לבחור את שיטת התקנת החיישן המתאימה, ולאחר מכן הקש ENT.
※הקש על מקש ▼/- כדי להיכנס לחלון M25 כדי לקבל את מרחק ההתקנה של החיישן.
※לחץ על MENU 2 6 כדי לשמור את הגדרת הפרמטר.
5. בחירת חיישנים:
|
סוג מהדק |
תְמוּנָה |
דֶגֶם |
דיוק |
מחלקת הגנה |
מדידת גודל צינור |
טמפרטורה בינונית |
|
סטנדרד |
 |
TS-2 |
±1% |
IP68 |
DN25-DN100mm |
תואר -30 -90 תואר |
|
|
TM-1 |
±1% |
IP68 |
DN50-DN700mm |
תואר -30 -90 תואר |
|
|
|
TL-1 |
±1% |
IP68 |
DN300-DN3000mm |
תואר -30 -90 תואר |
|
|
תקן טמפרטורה גבוהה |
|
TS-2-HT |
±1% |
IP68 |
DN25-DN100mm |
תואר -30 -160 תואר |
|
|
TM-1-HT |
±1% |
IP68 |
DN50-DN700mm |
תואר -30 -160 תואר |
|
|
|
TL-1-HT |
±1% |
IP68 |
DN300-DN3000mm |
תואר -30 -160 תואר |
|
|
תושבת הרכבה |
|
HS |
±1% |
IP68 |
DN25-DN100mm |
תואר -30 -90 תואר |
|
|
HM |
±1% |
IP68 |
DN50-DN300mm |
תואר -30 -90 תואר |
|
|
|
EB-1 |
±1% |
IP68 |
DN300-DN700mm |
תואר -30 -90 תואר |
|
|
תושבת הרכבה בטמפרטורה גבוהה |
 |
HS-HT |
±1% |
IP68 |
DN25-DN100mm |
תואר -30 -160 תואר |
|
|
HM-HT |
±1% |
IP68 |
DN50-DN300mm |
תואר -30 -160 תואר |
|
|
|
EB-1-HT |
±1% |
IP68 |
DN300-DN700mm |
תואר -30 -160 תואר |
|
|
חיישן טמפרטורה גבוהה במיוחד |
|
HS-SHT |
±1% |
IP68 |
DN25-DN100mm |
תואר -30 -260 תואר |
|
|
HM-SHT |
±1% |
IP68 |
DN50-DN700mm |
תואר -30 -260 תואר |
6. סרטון התקנה:
שאלות נפוצות:
1. שאלה: מה הדיוק של מד הזרימה האולטראסוני?
ת: הדיוק של מד הזרימה שלנו הוא 1%.
2. ש: מה דעתך על אחריות?
ת: האחריות שלנו היא 24 חודשים. אם יש בעיה כלשהי באיכות, אנחנו יכולים להחליף את המכונה החדשה בחינם
3. ש: האם אני יכול להזמין דוגמאות? מה זה MOQ?
ת: כמובן, MOQ שלנו הוא 1 יחידות, יש לנו כמות גדולה של מלאי, והוא יכול לעזור לך לקבל דגימות במהירות האפשרית.
4. ש: האם זה קל להתקנה?
ת: כמובן שההתקנה מאוד פשוטה ויש לנו מדריך התקנה אצלנו וגם ננחה את ההתקנה אונליין.
5. ש: איך לשלם? מהן דרכי התשלום?
ת: ניתן לשלם על ידי: תשלום TT, תשלום מקוון בכרטיס אשראי, תשלום Western Union, תשלום LC.
אם יש לך שאלות נוספות, אנא צור איתנו קשר, יהיו לנו נציגי מכירות ומהנדסים מקצועיים שיענה על כל השאלות שלך. כל הקולגות של Henan Junyuan Automation Equipment Co., Ltd מברכים על שאלתך! ! ! !
