יישום מדידת זרימת שפכים:
מד הזרימה של מדידת זרימת שפכים משמש למדידת זרימת הנפח של נוזלים מוליכים שונים או מדיה דו-פאזית נוזל-מוצק בצנרת. הוא נמצא בשימוש נרחב במטלורגיה, ייצור נייר, שימור מים, הגנת סביבה, הדפסה וצביעה, נפט, פחם ושדות תעשייתיים אחרים למדידת חומצות שונות, אלקליות, תמיסות מלח, בוץ, עיסת נייר, חומרי פחם-מימי תירס, תלול תירס. משקאות חריפים, עיסת סיבים, סירופ, חלב סיד, ביוב, אספקת מים וניקוז, מי חמצן, בירה, וורט, משקאות שונים וזרימת נפח מדיה נוזלית מוליכה אחרת.
עקרון עבודה של מדידת זרימת שפכים מד זרימה:
מד הזרימה למדידת זרימת מי שפכים עשוי על פי חוק האינדוקציה האלקטרומגנטית של פאראדיי, אך המוליך החותך את קווי השדה המגנטי אינו מתכת מוצקה, אלא נוזל בעל מוליכות מסוימת. כאשר הנוזל המוליך נע בצינור המדידה בשדה המגנטי כדי לחתוך קווי כוח מגנטיים, נוצר כוח אלקטרו-מוטיב מושרה בנוזל הנע. הכוח האלקטרוני מזוהה על ידי זוג אלקטרודות מתכת ונשלח אל הממיר לעיבוד חכם, ולאחר מכן מומר לאות סטנדרטי של 4-20mA ופלט ב-0-1kHz.
ניתן לבטא את הכוח האלקטרו-מוטורי E המושרה שלו בנוסחה הבאה:
גורם K=מטר
B=חוזק אינדוקציה מגנטית
V=מהירות זרימה ממוצעת בקטע צינור המדידה
D=הקוטר הפנימי של צינור המדידה
3. טווח מהירות: (0.1-15)m/s
4. מוליכות נוזלים: גדולה או שווה ל-5uS/cm
5. דרגת הגנה: IP65 (סוג עמיד למים), IP68 (סוג צולל)
6. טמפרטורת הנוזל: (-30- פלוס 160) מעלות
7. סביבת עבודה: (-25- פלוס 55) מעלות , 5 אחוזים -95 אחוז RH
8. שיטת חיבור: חיבור אוגן (GB9119-1988) או תקן ANSI
9. אות פלט: תקשורת RS485, פלט 4-20mA ופלט דופק
10. ספק כוח: 85~245VAC, 20~36VDC, ספק כוח סוללה 3.6V וספק כוח סולארי.
סיווג מד זרימה למדידת זרימת שפכים:
1. מד זרימה משולב של מדידת זרימת שפכים,
2. Plug-in מד זרימה למדידת זרימת שפכים, המחובר למד זרימת מדידת זרימת שפכים על ידי הכנסת אוגן השסתום הכדורי
3. מדידת זרימת שפכים בלחץ גבוה
4. מדידת זרימת שפכים מפוצלת
הצגת רמת ההגנה של מדידת זרימת שפכים מד זרימה:
*IP65, IP67, IP68:
* IP65: עמיד בפני אבק ועמיד למים.
* IP67: עמיד בפני אבק, ניתן לטבול במים לזמן קצר
* IP68: עמיד בפני אבק, ניתן לטבול ברציפות במים
*סוג חסין פיצוץ: מציין שאם יש חומרים דליקים ונפיצים באוויר, כמו תחנות דלק ומקומות דליקים ונפיצים אחרים.
יחידת כיול מדידת זרימת מי שפכים:
במפעל שלנו יש ציוד כיול מקצועי ומהנדסי כיול מקצועיים. כאשר מד הזרימה של יישום הבוץ עוזב את המפעל, מהנדס הכיול המקצועי נוקט בשיטת כיול נקודתית {{0}} כדי לכייל את מד הזרימה אחד לאחד כדי להבטיח שהדיוק של מד הזרימה יכול להגיע ל{{5} }.5 אחוז , והמקסימום יכול להגיע ל-0.5 אחוז . עד 0.2 אחוז

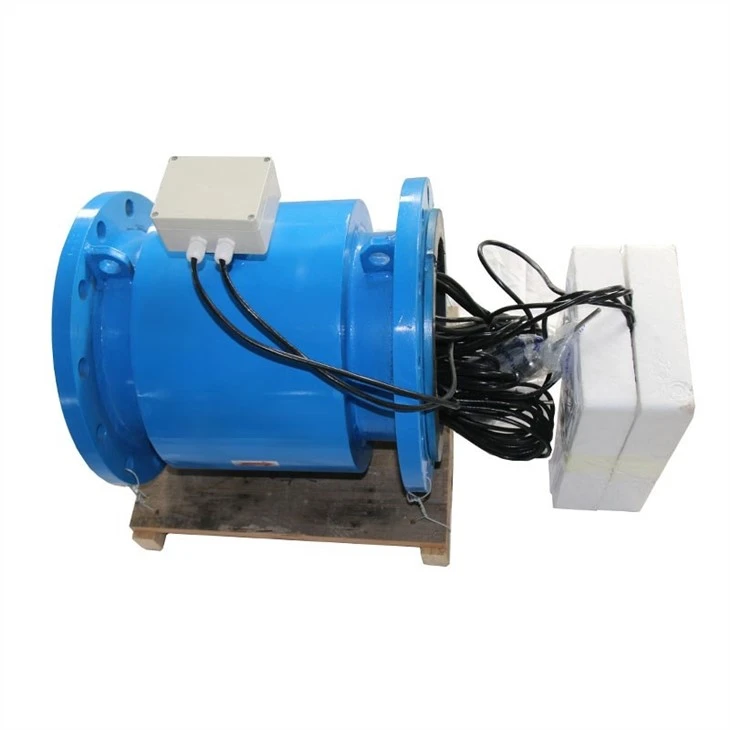

תמונות מדידת זרימת שפכים של מד זרימה:
חומר ציפוי מדידת זרימת מי שפכים:
חומר ציפוי מדידת זרימת מי שפכים:
שאלות נפוצות:
1. ש: כיצד להתקין מד זרימה למדידת זרימת שפכים?
ת: אנו יכולים לספק מדריך התקנה לסוג מדידת זרימת שפכים, אנא אל תהסס לפנות אלינו.
2. ש: כיצד לבחור חומר בטנה וחומר אלקטרודה?
תשובה: בחירת חומר הבטנה והאלקטרודה של מד הזרימה למדידת זרימת מי שפכים מבוססת על מאפייני המדיום הנמדד, כגון: קורוזיביות, עמידות בפני שחיקה וכו'. אם אינך בטוח לגבי הבחירה, תוכל לפנות אלינו , יש לנו הדרכה מקצועית לבחירת מד הזרימה המתאים ביותר עבורך.
3. ש: האם אני יכול לקחת דגימות?
ת: כן, ה-MOQ להזמנה שלנו הוא חתיכה אחת, ויש לנו הרבה חומרי מלאי שיעזרו לך לקבל דוגמאות בהקדם האפשרי.
4. ש: אנחנו לא יודעים מה לעשות עם תקן האוגן?
ת: אתה יכול למדוד את מרחק החור של החור המרכזי האלכסוני שבו אתה רוצה לחבר את האוגן, אנו נשפוט את תקן האוגן. אם אין לך אוגן, אנחנו יכולים לספק גם אוגנים מתאימים.
5. ש: האם אני יכול לבקר במפעל שלך?
ת: כמובן, אם אתה צריך, אנחנו נעזור לך לבקר במפעל שלנו.
6. ש: אם כבר שילמתי, מתי תעזור לי לייצר?
ת: כאשר נקבל את התשלום שלך, אנו ניתן לך את הקבלה ונארגן את הייצור באופן מיידי.
אם אתה צריך לדעת יותר, אנא צור איתנו קשר, יהיו לנו נציגי מכירות ומהנדסים מקצועיים שיענה על שאלותיך.
