הפרמטרים הטכניים העיקריים:
1. מדיום ישים של מד זרימה של מערבולת JYLUGB: ללא נוזל מאכל, גז רגיל, גז טבעי, אדים (קיטור רווי ואדים מחוממים במיוחד);
2. מדידת טווח זרימה: נוזלי 0.3 ~ 7m / s, גז 3 ~ 55mm / s, קיטור 7 ~ 70m / s
3. הטמפרטורה של הנוזל שנמדד: -40 ℃ ~ +350 ℃
4. דיוק: 1%, 0.5% (ניתן להשיג 0.5% באמצעות כוונון עדין לא לינארי);
5. יכולת חזרה: 0.2% מהערך המצוין;
6. חומר גוף עיקרי: נירוסטה 304, נירוסטה 316
7. אובדן לחץ: △=1.2 × r × V2 × 10-6 כאשר: △ P צפיפות נוזלים נמדדת על ידי ירידת לחץ r (Kg / m3) מהירות זרימה ממוצעת בצינור (m / s)
8. טמפרטורת הסביבה: -20 ℃ ~ +55 ℃ (דרישות מיוחדות של הוראות הזמנה)
9. ספק כוח חיצוני: 3.6 ~ 224VDC
10. פלט אות: פלט דופק (ספק כוח חיצוני), פלט זרם 4-20mADC (דו חוט חיצוני 24VDC), 485 תקשורת (אופציונלי).

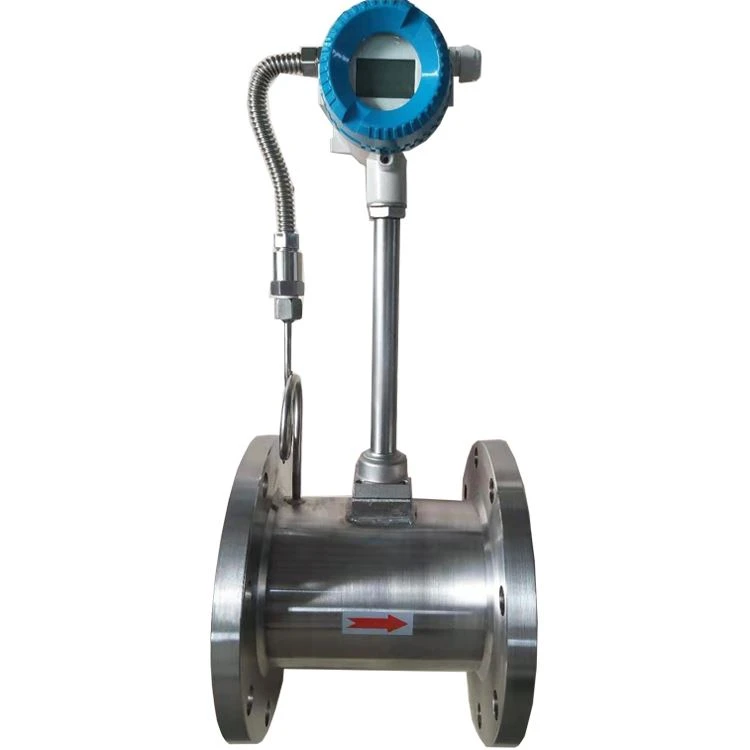

ציור מבנה מתאר של מד זרימת מערבולת גפ"מ
סוגי מד זרימת מערבולת
טווח זרימה
| קליבר מכשיר (מ"מ) | נוזל | גַז | ||
טווח מדידה (m3 / h) | טווח תדרי פלט (הרץ) | טווח מדידה (m3 / h) | טווח תדרי פלט (הרץ) | |
15 | 0.3~5 | 24~400 | 4~20 | 352~1761 |
20 | 0.6~10 | 23~382 | 6~30 | 254~1273 |
25 | 1.2~16 | 21~320 | 8~55 | 161~1112 |
32 | 1.8~20 | 18~200 | 10~120 | 97~1172 |
40 | 2~40 | 10~190 | 27~205 | 134~1018 |
50 | 3~60 | 8~150 | 35~380 | 87~952 |
65 | 4~85 | 6~120 | 60~640 | 71~764 |
80 | 6.5~130 | 4.1~82 | 86~1100 | 54~696 |
100 | 15~220 | 4.7~69 | 133~1700 | 42~548 |
125 | 20~350 | 3.2~57 | 150~2000 | 26~346 |
150 | 30~450 | 2.8~43 | 347~4000 | 34~392 |
...... | ||||
300 | 95~2000 | 1.2~24 | 1360~18000 | 16~216 |
תנאי התקנה:
1. יש להתקין את החיישן בצורה אופקית או אנכית (כיוון הזרימה של הנוזל מלמטה למעלה) על הצינור המתאים לקוטרו הנומינלי.
2. במעלה הזרם ובמורד החיישן צריך להיות מצויד באורך מסוים של צינור ישר, ואורכו צריך לעמוד בדרישות הטבלה הבאה.
3. תצורת אורך צינור ישר
טופס צינור במעלה הזרם | אורך צינור ישר במעלה הזרם | אורך צינור ישר במורד הזרם |
צינור קונצנטרי שסתום שער פתוח לחלוטין | ≥12DN | ≥5DN |
שסתום שער פתוח לחלוטין ונשלף | ≥15DN | ≥5DN |
מרפק אחד של 90 מעלות צלזיוס | ≥20DN | ≥5DN |
שני מרפקים של 90 on באותו מישור | ≥25DN | ≥5DN |
שני מרפקים של 90 in במישורים שונים | ≥40DN | ≥5DN |
שסתום ויסות, שסתום שער פתוח למחצה | ≥50DN | ≥5DN |
