מד זרימה מגנטי מד חום

1. עקרון עבודה:
מד זרימה מגנטי מד חום נמצא בשימוש נרחב בעולם המודרני למדידת זרימת נוזלים ואנרגיה במערכות חימום או קירור.
מדי זרימה מגנטיים מבוססים על העיקרון של חוק האינדוקציה האלקטרומגנטית של פאראדיי. כאשר נוזל מוליך זורם דרך שדה מגנטי בניצב לכיוון הזרימה שלו, נוצר מתח מושר פרופורציונלי למהירות הנוזל. זוהי הבחירה הראשונה עבור יישומי מים ושפכים בשל הדיוק הגבוה, דרישות התחזוקה הנמוכות והיכולת למדוד מגוון רחב של קצבי זרימה.
מדי חום, לעומת זאת, משמשים למדידת האנרגיה המועברת במערכות חימום וקירור. מד החום מודד את הפרש הטמפרטורה בין זרמי נוזל הכניסה והיציאה וכן את קצב הזרימה. על ידי שימוש בקיבולת החום הספציפית של הנוזל, מד החום מחשב את כמות האנרגיה התרמית המועברת בין הזרמים הזורמים.
מד זה ממלא תפקיד חיוני בסביבות תעשייתיות, מסחריות ומגורים רבות. הם מבטיחים מדידה מדויקת של זרימה וצריכת אנרגיה, מה שתורם לניהול יעיל ושימור משאבים.

2. פרמטרי זרימה:
2.1. מצב עבודה:
מד זרימה מגנטי מסדרת JY-LDE למד חום יש שלושה מצבי עבודה: מצב עבודה של מד חום, מצב עבודה של מד קור ומצב עבודה של מד חום וקור.
מצב עבודה של מד חום: מצב ברירת מחדל, מדידה על חום. "H" מייצג חום. מצב עבודה של מד קור: מדידה על קור. "R" מייצג קור.
מצב עבודה של מד חום וקור: מדידה על חום וקור כאחד. תוצאות המדידה מוצגות בנפרד.

2.2. גודל צינור מדידה:
היקף צינור חיישן מד קור וחום של סדרת JY-LDE הוא 10-2000 מ"מ.
10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 000, 900, 700, 9 1400,1600,1800 ו-2000.

3. ביצועים ואינדקס של מטר:
3.1 פונקציה בסיסית:
※ עירור גל ריבוע בתדר נמוך, תדירות עירור: 1/10 תדר הספק, 1/12 תדר הספק;
※ זרם מרגש: 125mA, 250mA;
※ מדידת צינור ריק ללא מוט נוסף, מדידה רציפה, אזעקה לפי ערך קבוע;
※טווח מדידת מהירות זרימה: {{0}}.1 עד 15m/s, רזולוציית מהירות: 0.5mm/s;
※ אספקת כוח מיתוג בתדר גבוה AC: 85VAC עד 250VAC;
※24V DC מיתוג ספק כוח: 20VDC עד 36VDC;
※פונקציית רשת: MODBUS (סטנדרטי), HART (אופציונלי), GPRS (אופציונלי), PROFIBUS (אופציונלי);
※ אנגלית וסינית לבחירה (שפה אחרת היא אופציונלית);
※ שני אינטגרטורים פנימיים לתיעוד זרימה וחום.

3.2 תנאי הפעלה רגילים:
טמפרטורת סביבה: -10~ פלוס 60 מעלות;
לחות יחסית: 5 אחוז ~90 אחוז;
ספק כוח, חשמל חד פאזי: 85~250V, 45~63Hz;
פיזור הספק: פחות מ-20W (עם בכיר מחובר).

סוג חיבור 3.3 חיישנים:
קונכיות מפוצלות בריבוע: קונכיות מרובעות תלויות על הקיר, ממירים מחוברים בכבל חיישן.

3.4 דרישת חיישן:
רגישות אות החיישן: מתחת ל-1m/s, פלט 150µV~200µV;
עבור המונה, בעת שימוש בזרם 125 mA בלולאת עירור, מופעלת התנגדות של 100Ω~110Ω. בעת שימוש בזרם 250 mA בלולאת עירור, מופעלת התנגדות של 40Ω~60Ω.

3.5 התקן ציור ממדים ואיור מד:

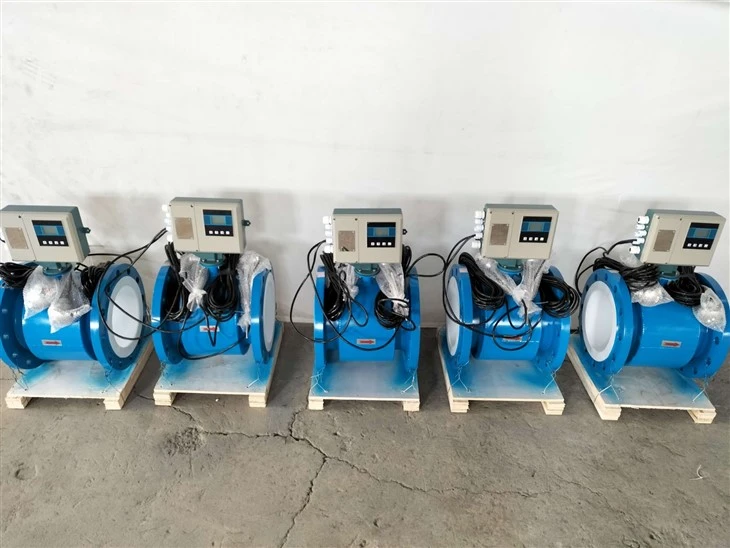

4. תמונת מוצר:

5. טבלת בחירת הבטנה היא כדלקמן:

6. טבלת בחירת האלקטרודות היא כדלקמן:

7. שאלות נפוצות:

1. שאלה: האם מד הזרימה המגנטי מד חום יכול להציג זרימה וחום בו זמנית?

ת: כן! המונה יכול להציג זרימה עם כיוון השעון, זרימה מצטברת וחום בו זמנית.

2. שאלה: האם מד זה יכול למדוד נוזלים מאכלים במיוחד?

תשובה: כן. זהו מד זרימה אלקטרומגנטי בתוספת חיישן טמפרטורה PT1000. החלקים במגע עם הנוזל הם הבטנה והאלקטרודות, כל עוד בוחרים את חומר הבטנה ואת חומר האלקטרודה המתאים.

3. ש: האם אנחנו יכולים להזמין דוגמאות? מה זה MOQ?

ת: כמובן, MOQ שלנו הוא 1 יחידות.

4. ש: כמה זמן הוא זמן האחריות של מד זרימה זה? כיצד מובטחת האיכות?

ת: תקופת האחריות של מד הזרימה שלנו היא 24 חודשים. אם יש בעיה כלשהי באיכות מד הזרימה עצמו, נחליף אותו בחדש בחינם.

5. ש: מהן שיטות התשלום?

ת: אנו תומכים: תשלום TT, תשלום מקוון בכרטיס אשראי, תשלום Western Union, תשלום LC.

אם יש לך שאלות נוספות, אנא פנה אלינו, נארגן נציגי מכירות מקצועיים שיענו עבורך על כל השאלות שלך! ! !
