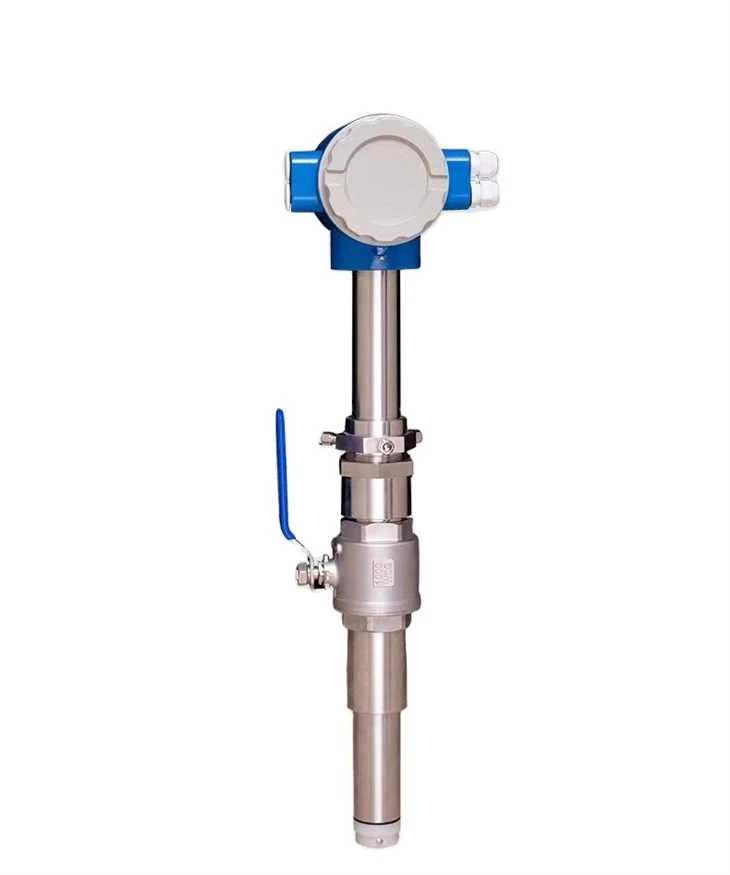

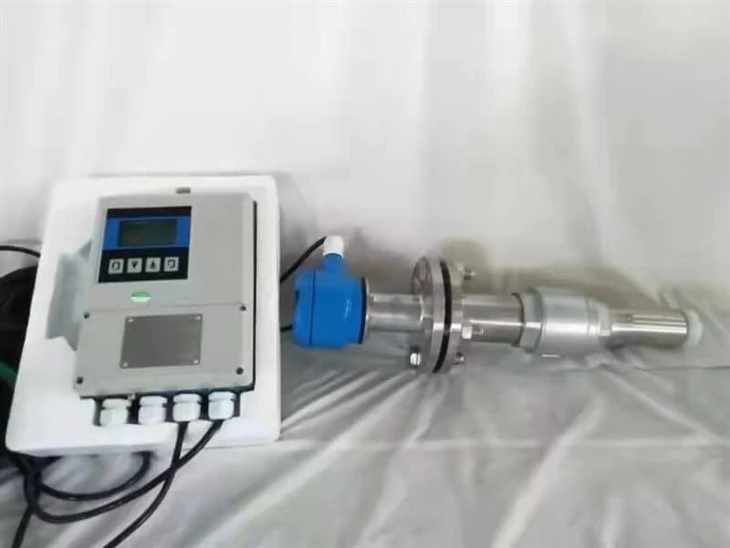

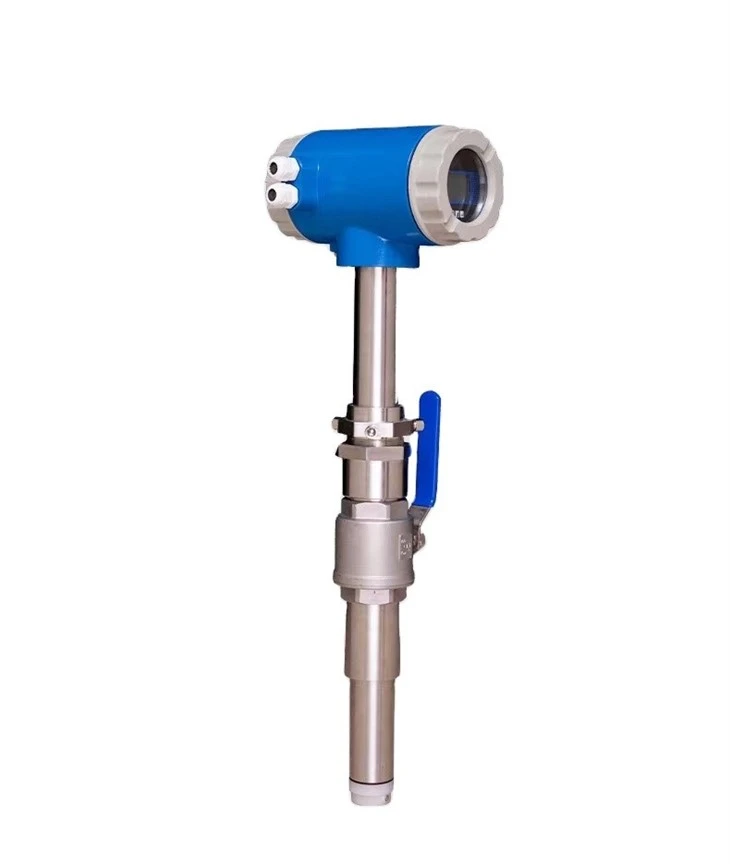

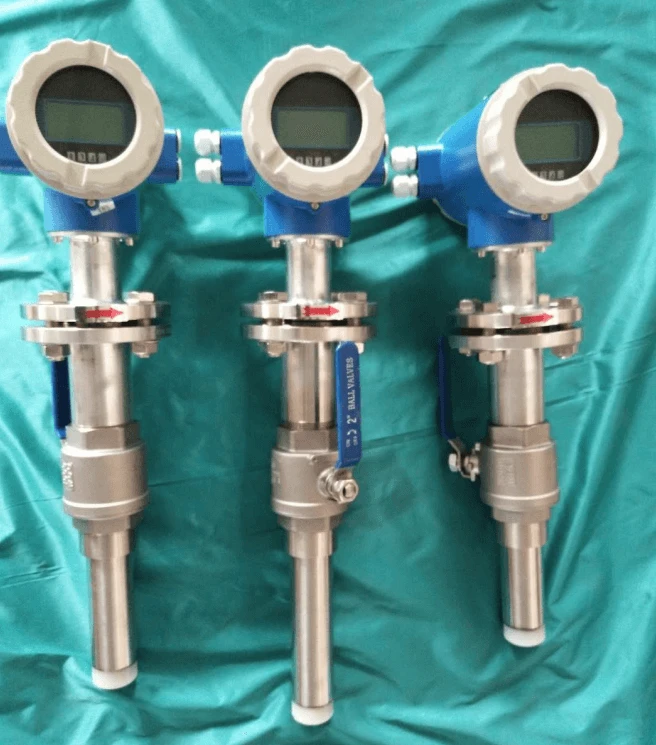

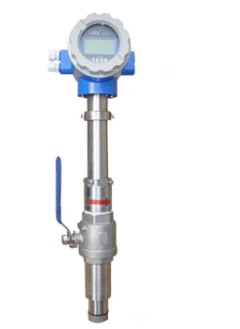

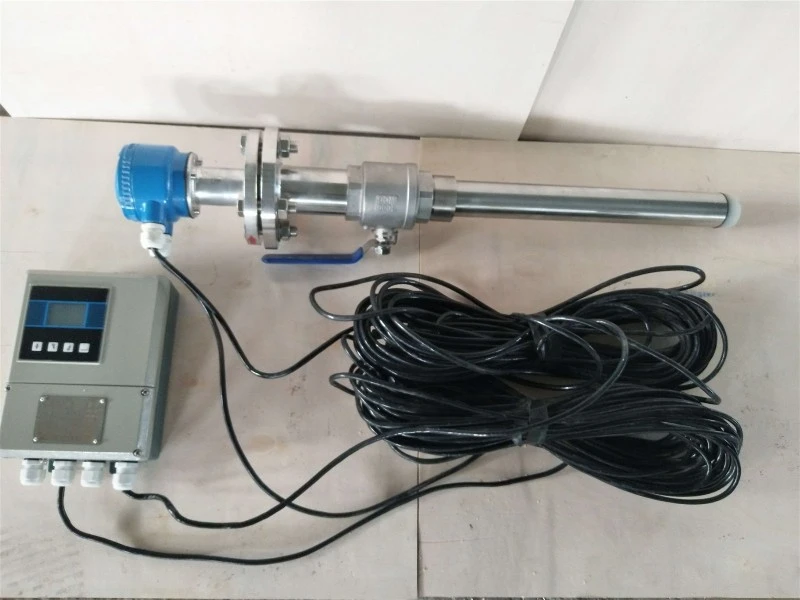

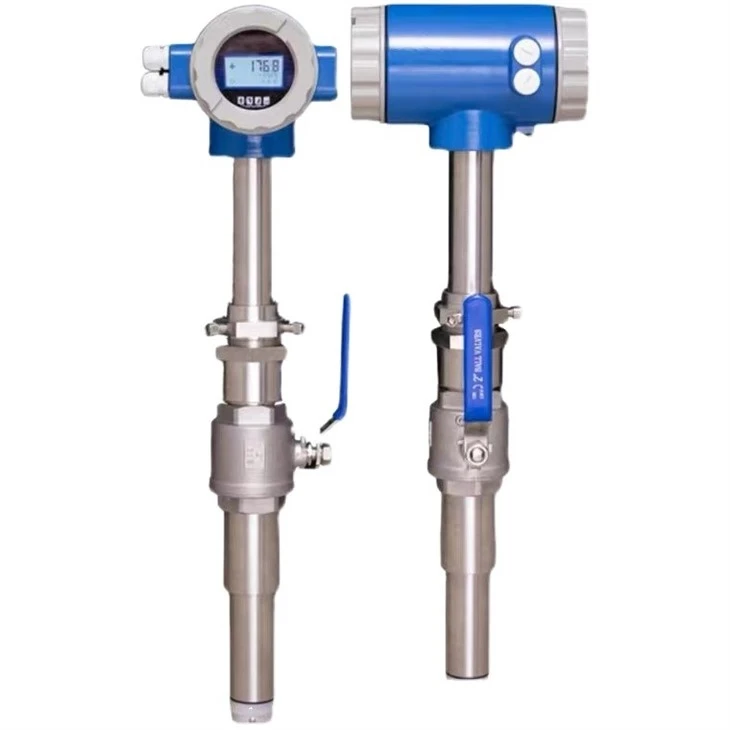

הכנסה מד זרימה אלקטרומגנטית

1. עקרון עבודה:

עקרון העבודה של מד הזרימה האלקטרומגנטי להכנסה מבוסס על חוק האינדוקציה האלקטרומגנטית של פאראדיי. במד הזרימה האלקטרומגנטי, המדיום המוליך בצינור המדידה שווה ערך למוט המתכת המוליך בבדיקת Faraday, ושני הסלילים האלקטרומגנטיים בקצה העליון והתחתון מייצרים שדה מגנטי קבוע. כאשר תווך מוליך זורם, נוצר מתח מושרה. שתי אלקטרודות בתוך הצינור מודדות את המתח המושרה שנוצר. צינור המדידה מבודד אלקטרומגנטית מהנוזל ואלקטרודת המדידה על ידי בטנה לא מוליכה (גומי, טפלון וכו').

2. תכונות:

● עירור זרם קבוע של גל מלבני בעל שלושה ערכים בתדר נמוך, אינו מושפע מתדר הספק והפרעות תועה שונות באתר, העבודה יציבה ואמינה מאוד.

● באמצעות הטכנולוגיה החדשה של שדה מגנטי לא אחיד ומבנה צעד מגנטי מיוחד, השדה המגנטי יציב, והגודל והמשקל מופחתים מאוד, כך שלמד הזרימה יש את המאפיינים של גודל קטן ומשקל קל.

● באמצעות מעגל אלקטרוני מיוחד, יש לו את הפונקציה של איפוס אוטומטי לאפס עבור בקרת תעבורה אווירית.

●ניתן לשנות את הטווח באופן מקוון בהתאם לצרכים בפועל של המשתמש באתר.

● ללא חלקים נעים, ללא חלקים חוסמים. אין כמעט אובדן לחץ נוסף במדידה.

●לתוצאות המדידה אין שום קשר לפיזור מהירות הזרימה, לחץ הנוזל, הטמפרטורה, הצפיפות, הצמיגות ופרמטרים פיזיים אחרים.

● קל לשימוש, רק צריך לחבר את ספק הכוח לאחר ההתקנה, ללא כל פעולה אחרת, זה יכול להוציא אות סטנדרטי.

3. שיטת אימות:

שיטת מד הזרימה היא מה שמכונה מד זרימה, שהיא שיטה לכיול רק את ראש המדידה של חיישן הזרימה הפלאג-אין מסוג זרימה נקודתית, ושימוש בראש המדידה כמד זרימה.

שיטת מד הזרימה היא לכייל את כל חיישן זרימת ההחדרה, כולל ראש המדידה, מוט ההחדרה, מנגנון ההחדרה, הממיר וצינור המדידה, כלומר מד זרימת ההחדרה נחשב כמד זרימת צינור מלא ומכויל על התקן הזרימה. גורם מטר.

4. טווח יישומים:

מדי זרימה מגנטיים להכנסה הם טכנולוגיה רב-תכליתית ומדויקת המשמשת למדידת זרימת נוזלים במגוון רחב של יישומים. הם אידיאליים למדידת זרימת נוזלים מוליכים כגון מים, חומצות ותלושים בסביבות בקרת תהליך. כמה יישומים נפוצים כוללים מתקני טיהור שפכים, עיבוד כימי ותרופות, ייצור מזון ומשקאות, מערכות הפצת מים ומפעלי עיסת נייר. מדי זרימה אלקטרומגנטיים מושקעים שימושיים במיוחד בתנאים קשים שבהם מדי זרימה מכאניים עשויים שלא לעבוד בצורה מיטבית, כגון טמפרטורה גבוהה, לחץ גבוה וסביבות קורוזיביות. עיצוב ה-Plug-and-Play שלהם קל להתקנה ולתחזוקה, מה שהופך אותם לפתרון מדידת זרימה חסכוני ואמין.

יתרון:

●הם חסכוניים יותר בהשוואה למדדי זרימה מלאים.

● הם יכולים למדוד במדויק נוזלים זורמים אפילו במהירויות שונות.

●ניתן להתקין אותם בקלות בצינורות קיימים ללא שינויים גדולים.

●הם אמינים מאוד ודורשים תחזוקה מינימלית.

●הם יכולים למדוד מגוון רחב של סוגי נוזלים, כולל נוזלים מאכלים ושוחקים.

השימוש במדדי זרימה אלקטרומגנטיים להכנסה מספק פתרון זול, דיוק גבוה ואמין למדידת זרימת נוזלים בתעשיות שונות.

5. תנאי התקנה:

התקנת חיישן של מד זרימה אלקטרומגנטי עם פלאג-אין קטע צינור ישר במעלה הזרם אינו נמוך מ-5D (D מציין את קוטר הצינור), קטע צינור ישר במורד הזרם אינו נמוך מ-2D:

●התקנה אנכית. כאשר החיישן מוכנס לתוך הצינור, הזווית בין החיישן לקוטר האנכי של קטע הצינור צריכה להיות פחות מ-5 מעלות. הוא מתאים למדידת מדיה נקייה עם רטט קטן בצנרת.

● התקנה משופעת, הזווית בין ציר החיישן לציר הצינור המיועד למדידה היא 45 מעלות, המתאימה למדידת זרימת נוזלים בעלי קוטר צינור גדול ושאר זיהומים במצע המדידה. לשיטת התקנה זו עמידות קטנה למים ואינה מתאימה להסתבכות.

ישנן שתי דרכים להכנסת נקודת ההחדרה של חיישן מד הזרימה האלקטרומגנטי: האחת היא הכנסתו על הציר המרכזי של הצינור לבדיקה (כלומר פי 1/2 מקוטר הצינור); השני הוא להכניס אותו לדופן הפנימית של הצינור ב-1/4 מהצינור.

6. התקנת חיישן:

● נקה את סיגי הריתוך והקוצים על בסיס ההתקנה של הצינור הנבדק.

● כבה את שסתום בקרת הזרימה במעלה הזרם או השתמש באספקת מים בלחץ נמוך.

● התקן את השסתום הכדורי DN50 על בסיס ההתקנה, שימו לב לחלל הארוך של השסתום הכדורי כלפי מעלה, בדקו האם ניתן לפתוח ולסגור את השסתום הכדורי במלואו, התקינו על הכדור את מושב הברגה דחיסה, אום דחיסה וטבעת איטום גומי שסתום, ושחרר את אום המיקום, הכנס את מוט הכנסת החיישן דרך השסתום הכדורי לתוך הצינור הנבדק, ובמקביל, שימו לב לכיוון של מוט מחוון הכיוון של החיישן צריך להיות עקבי עם כיוון זרימת הנוזל.

7. ציור התקנת משוב לקוחות:

8. טבלת דיוק:

9. סרטון המוצר שלנו:

10. שאלות נפוצות:

1. שאלה: מהו קוטר הצינור הקטן ביותר שמד הזרימה האלקטרומגנטי המתחבר יכול למדוד?

ת: קוטר הצינור המינימלי הרלוונטי שאנו מייצרים הוא DN100 (4 אינץ')

2. שאלה: מה דעתך על דיוק המדידה של מד זרימה מסוג זה?

ת: הדיוק הוא 1%, קצב זרימת המדידה יציב וקל לתחזוקה.

3. ש: האם אני יכול לקבל דוגמאות? מה זה MOQ?

ת: כמובן, MOQ שלנו הוא 1 יחידות.

4. ש: מהי שיטת המשלוח?

ת: אנו תומכים באקספרס (דלת לדלת), אוויר לשדה תעופה, בים, רכבת וכו', גם תומכים במשלח של הלקוח עצמו, אנו יכולים לשלוח למחסן המיועד שלך בסין בחינם.

5. ש: מהי שיטת התשלום?

ת: אנו תומכים בתשלום TT, תשלום Western Union, תשלום מקוון בכרטיס אשראי, תשלום LC, אנו תומכים גם בתשלום RMB.
